引言

　　目前铅酸蓄电池在各种供电场合得到广泛的应用，为了充分发挥铅酸蓄电池的作用，充电器在给电池充电的过程中，应给蓄电池充足电，应尽量避免过充电，从而其使其延长寿命。实践证明，要保证铅酸蓄电池的使用寿命，采用正确的充电方法是非常重要的，蓄电池常常被采用串联的方式组成电池组来提高输出电压，相应的就可以采用串联方式进行充电。但是因其蓄电池的单个容量、端电压和内阻在制造和使用过程中会不可避免地产生不一致的问题，从而形成蓄电池组在充电过程中往往会不均衡，结果会使蓄电池组的使用寿命严重缩短。本文提出了一种新型的充电器设计方案，隔离的三路输出分别对单个蓄电池进行充电，同时采用新型的三段式充电控制方法。一电蓄电池

　　1 充电理论

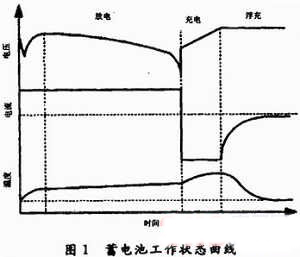

　　蓄电池在工作工程中主要具有3种工作状态：放电状态、充电状态和浮充状态。处于放电状态时，蓄电池将储蓄的化学能转化为电能供给负载；充电状态是在蓄电池放电之后进行能量储蓄的状态，此种状态下电能转化为化学能存储起来；浮充状态则是蓄电池维持一定化学能存储量所要保持的工作状态，浮充状态下的蓄电池的储能不会因为自放电而损失。放电、充电、浮充电3个状态构成蓄电池的一个完整的工作循环。传统的充电器采用串联充电方式，通过各个电池的电流都是一样的。尽管采用了三段式的充电方法，但是充电时能控制的电压只是电池组的串联电压，仍然伴有电池组充电不均衡并且扩大的现象。蓄电池工作状态曲线如图1所示。因此在此基础上采用一种新的解决方法。
